解析鋼結構廠房的組成
2021-10-21 10:32 鋼結構廠房 陜西鋼結構

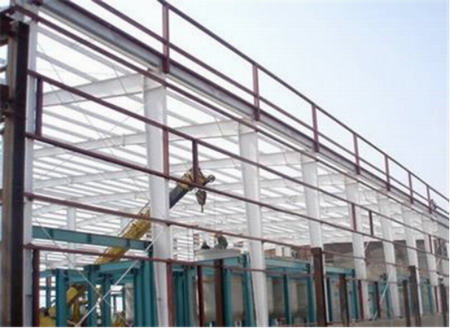

鋼結構一般由檁條、天窗架、屋架、托架、柱、吊車梁、制動梁(或制動桁架)、各種支撐及墻架等構件組成的空間結構。
根據鋼結構廠房的組成及受力特點，設計時通常將空間廠房分解為單個平面體系，即廠房橫向平面框架和縱向平面框架。上述構件按照其作用，可并入下列體系。
一、橫向平面框架
橫向平面框架是鋼結構廠房的基本承重結構，由柱和橫梁(或屋架)構成。承受作用在鋼結構廠房上的橫向水平荷載和豎向荷載，并將這些荷載傳遞到基礎。
二、縱向平面框架
縱向平面框架由柱、托架、吊車梁及柱間支撐等構成。其作用是保證鋼結構廠房骨架的縱向不可變性和剛度，承受水平荷載(吊車的縱向制動力、縱向風力等)，并將其傳遞到基礎。
三、屋蓋系統
由檁條、天窗架、屋架、托架及屋蓋支撐等構成。
四、吊車梁及制動系統
主要承受吊車的豎向荷載及水平荷載，并將其傳到橫向框架和縱向框架。
五、支撐系統
由屋蓋支撐、柱間支撐及其他附加支撐組成。其作用是將單獨的平面框架連成空間體系，以保證結構具有必要的剛度和穩定性，同時也承受風力及吊車制動力。
六、墻架
承受墻體的重量和風力。
此外，還有一些次要構件如梯子、走道、門窗等。在某些鋼結構廠房中，由于工藝操作上的要求，還設有鋼平臺。
