解析鋼結構廠房的天窗架形式
2021-10-25 10:09 鋼結構廠房 陜西鋼結構
縱向天窗的天窗架形式有多豎桿式、三鉸拱式和三支點式。

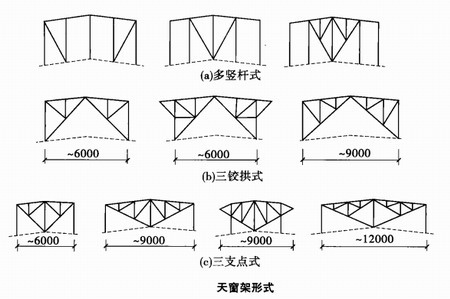

（天窗架形式）
一、多豎桿式
多豎桿式天窗架由上弦桿、支承于屋架節點上的豎向壓桿及斜腹桿組成，其構造簡單，傳給屋架的荷載較為分散，安裝時通常與屋架在現場拼裝后再整體吊裝，可用于天窗高度和寬度不太大的情況。
二、三鉸拱式
三鉸拱式天窗架由兩個三角形桁架組成，它與屋架的連接點最少，制造簡單,運輸方便，通常用做支于混凝土屋架上的天窗架。由于頂鉸的存在，安裝時穩定性較差，當與屋架分別吊裝時宜進行加固處理;當天窗架跨度較大時，對屋架的集中荷載較大。
三、三支點式
三支點式天窗架由支于屋脊節點和兩側柱的桁架做成，它與屋架連接的節點較少，常與屋架分別吊裝，施工較方便。
天窗架的寬度和高度應根據工藝和建筑要求確定，一般寬度為鋼結構廠房跨度的1/3左右，高度為其寬度的1/5至1/2。
為了更好地組織通風，避免鋼結構廠房外氣流的干擾，還可對縱向天窗設置擋風板。擋風板有豎直式、側斜式和外包式三種，通常采用金屬壓型板和波形石棉瓦等輕質材料，其下端與屋蓋頂面應留出至少50毫米的空隙。
